供水管道泄漏监测系统报警技术

基于远距离供水管道泄漏监测系统软件在管外依靠沿管道敷设的声波传感器（水听器）接收来自管道外的破坏活动的高精度声学预警技术 管道沿线和管道上的冲击声、钻孔声以及流体流出管道的摩擦声都可以提供预警提示。 由于采用该方法安装检测设备不需要大规模二次开挖，因此是主动管道损伤预警和泄漏检测技术中较为实用的方法，也是需要重点保护的管道的有效解决方案。

供水管道泄漏监测系统报警技术解决方案，采用高频压力传感器阵列和高灵敏度水听器传感阵列相结合，监测管道内的压力和声波信号，并实时执行 对信号进行采集和数字化处理，并通过无线通信技术（2G/3G/4G）将数据发送到数据中心的服务器进行统一分析识别，识别管道泄漏时的特征变化，实现管道泄漏监测 。 压电陶瓷水听器前端传感收集前端数据，用于管道现场自动化。

长距离供水管道泄漏监测系统的软件报警类型主要分为以下三种。 同时根据数据情况将风险定义为低级、中级、高级。 每个报警模块还提供报警分析工具。

1) 压力瞬变报警：当系统确定发生压力瞬变时，系统会比较历史数据库中瞬变发生的时间和瞬变的大小，从而对瞬变进行风险防范。 定义，如果风险超过阈值，就会触发警报。

2）低频压力报警：系统根据前期管网运行压力的历史数据评估相应时间段的压力范围。 当管网压力高于或低于该压力范围时，触发压力报警。

3) 声学泄漏报警：系统对声学数据进行评估，当声能数据高于增加阈值时触发报警。

具体报警分析：

1）压力瞬态报警分析：压力瞬态报警功能提供了压力瞬态数据的图形分析工具，显示瞬态曲线图形、低频压力曲线图形、 压力区间曲线图形和压力事件分布图形。 通过叠加多条压力瞬变曲线，可以定位压力瞬变源。 压力时间分布图可分为同时异常值、关键异常值、全部异常值，并用点数组表示。显示在图形界面上。

2）低频压力报警分析：低频压力报警功能提供了低频压力瞬态数据的图形化分析工具，在页面上显示低频压力曲线和压力区间底纹。 提供图形工具来覆盖不同站点以及其他监控数据（例如声学数据）以进行组合查询分析。

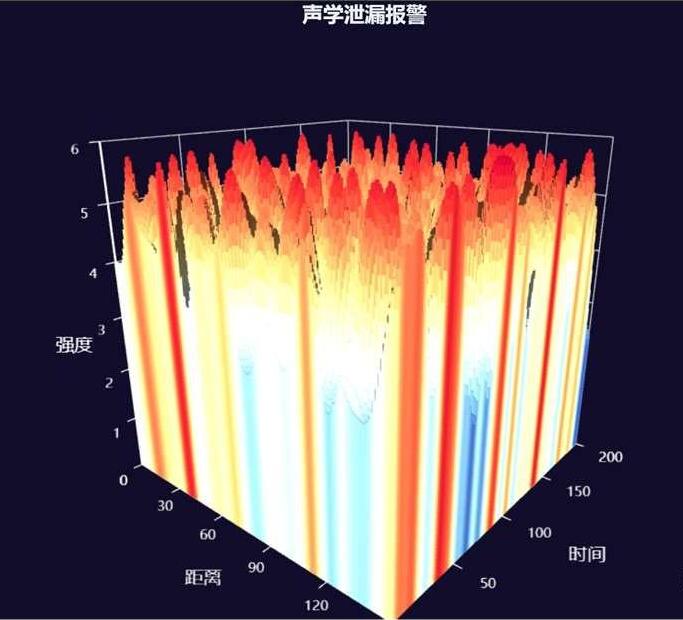

3) 声学泄漏报警分析：声学泄漏报警分析系统提供声学数据的图形分析工具，以评估声学数据。 声强度通过图形显示工具以直方图或曲线的形式显示。 同时提供不同日期同一时间的声学数据进行比较。 声学数据图形化显示，通过颜色、曲线、图形显示声学特性，实现科学的数据分析和泄漏判断。

瞬态/突发定位原理：

长距离供水管道泄漏监测系统传感端由水听器、高频压力传感器和RTU组成。 水听器监测管道中的声音信号，当监测到特定频率信号时，通过RTU联动激活高频压力传感器，高频压力传感器测量管道内的压力。 通过高频压力传感器测量的压力来判断压力瞬变和爆管现象，并通过时钟同步技术确定瞬变/爆裂位置。
